金相显微镜下的“芯”世界——晶片电极表面缺陷检测应用场景

在半导体制造领域，晶片电极表面的质量直接影响器件性能与良率。金相显微镜凭借其高分辨率、大视场、多成像模式以及相对较低的成本，成为晶片电极表面缺陷检测的得力工具。以下是金相显微镜在晶片电极表面缺陷检测中的一些典型应用场景。

（一）硅晶圆金属电极层检测

●背景：硅晶圆在制造晶体管、二极管等器件时，表面会沉积金属层作为电极。

●检测需求：金属层的均匀性、是否存在划痕、凹坑、颗粒等缺陷。

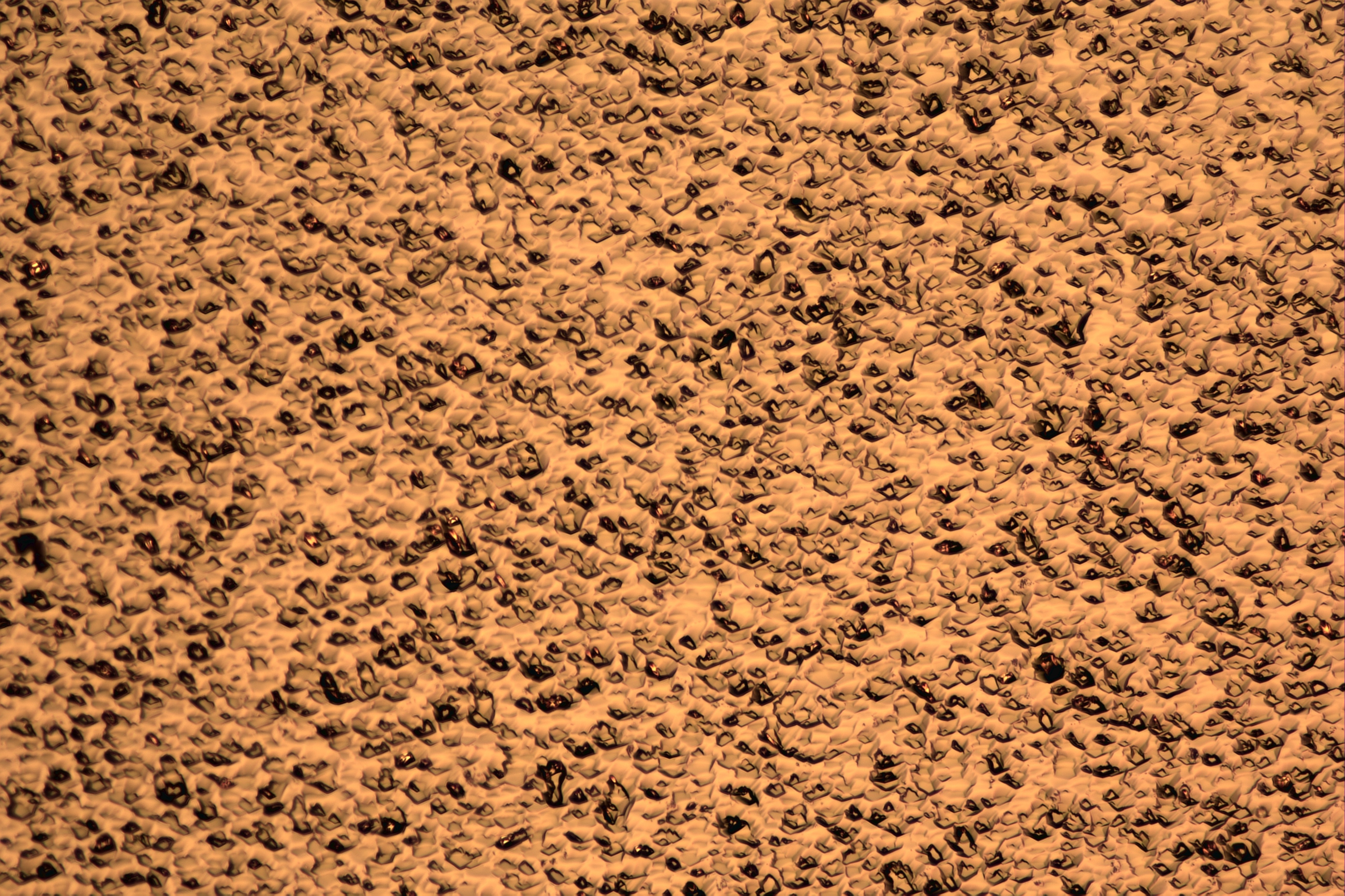

                晶片表面

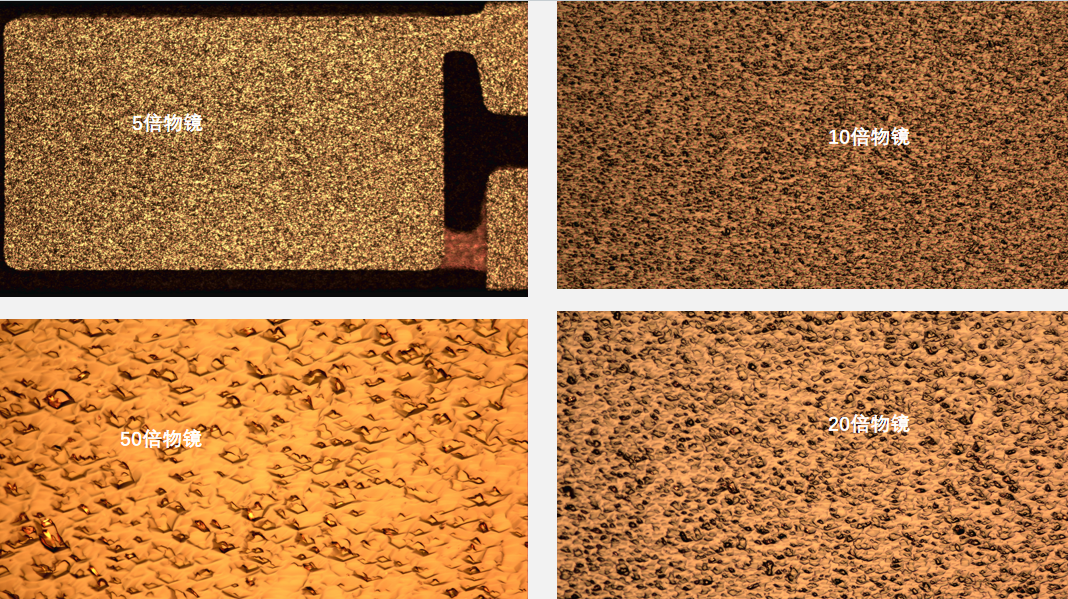

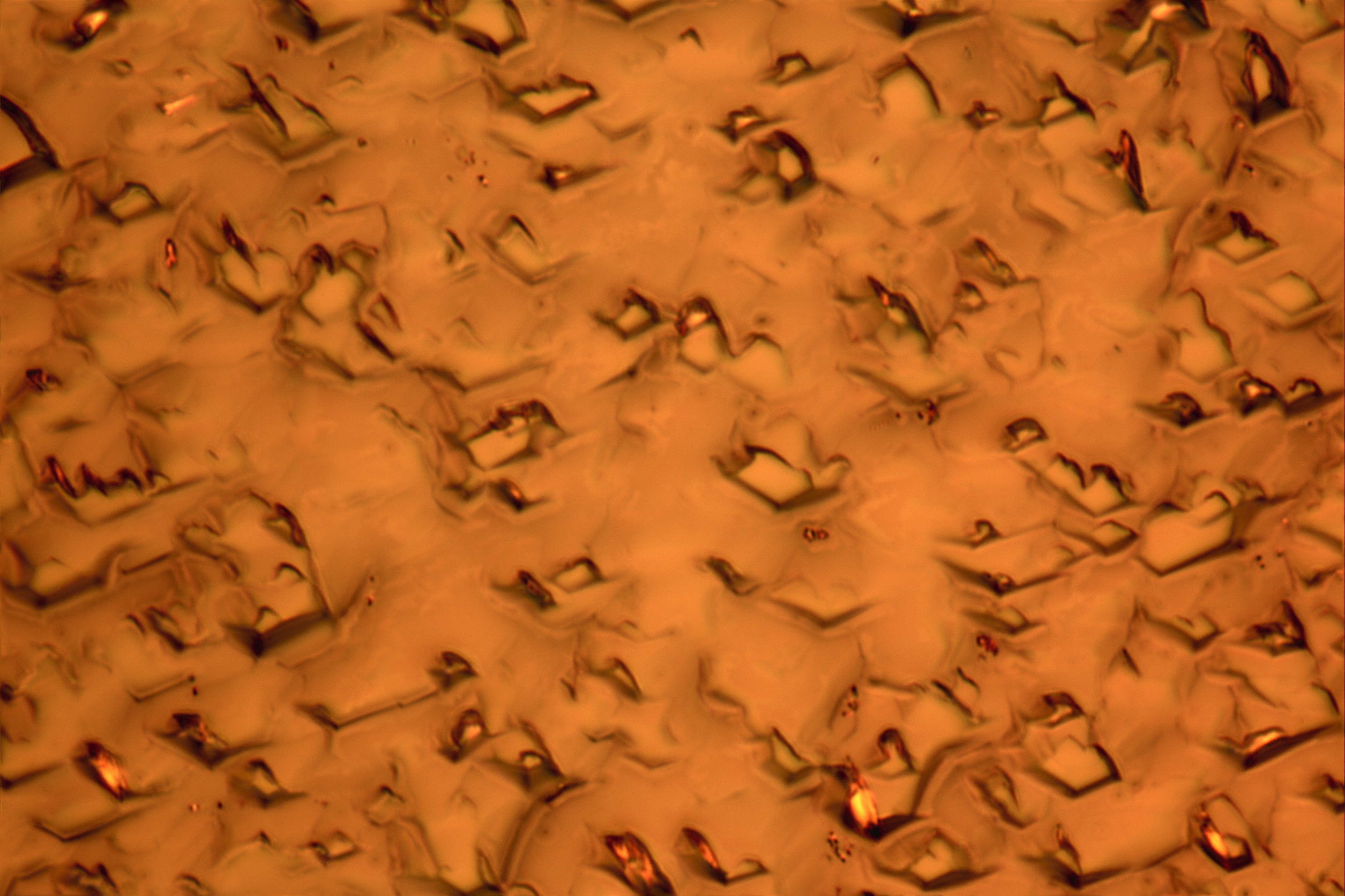

●明场观察：快速获取金属电极层的整体形貌，检查是否有大的划痕或凹坑。

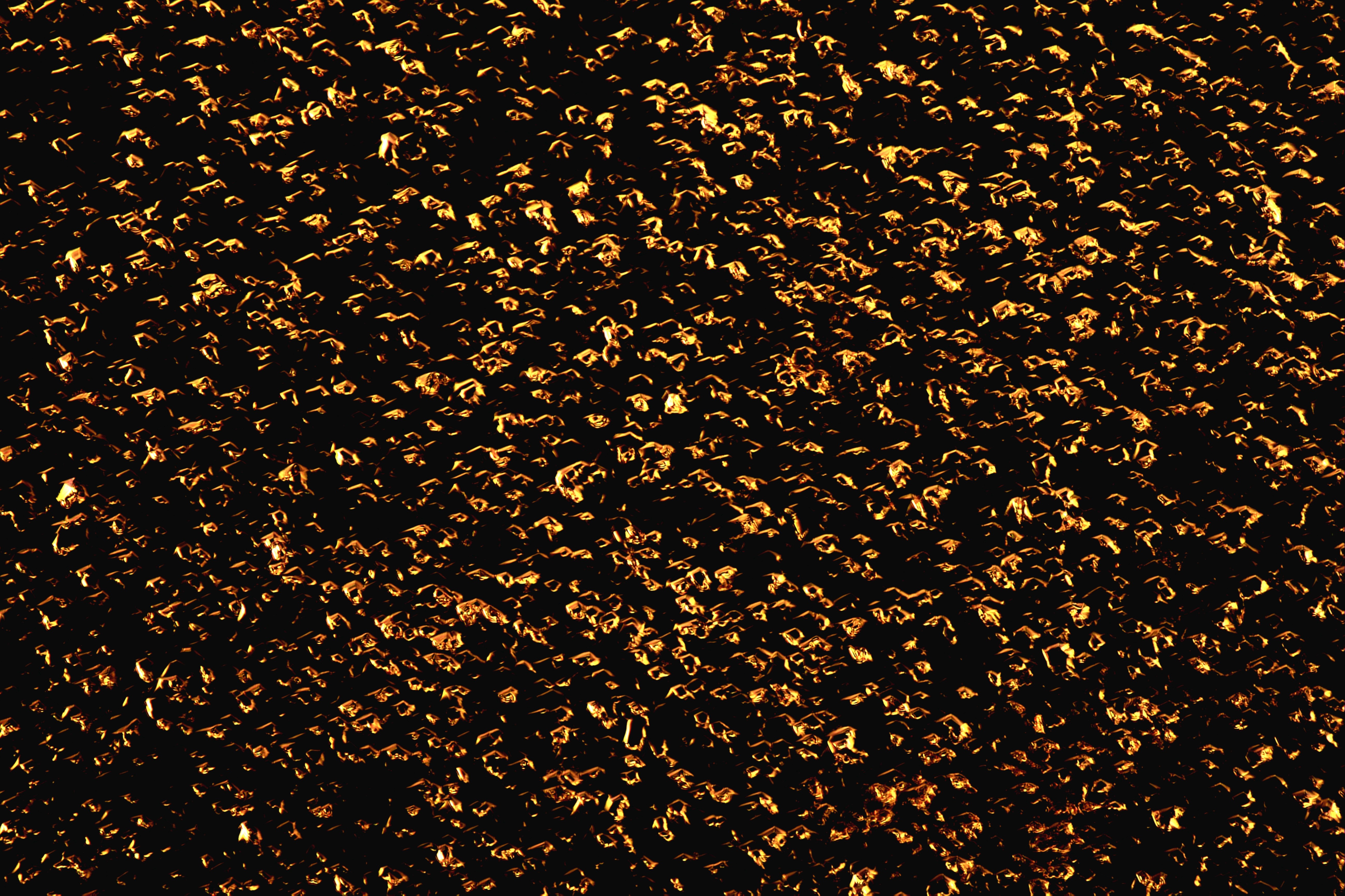

●暗场观察：高对比度检测金属层上的微小颗粒和裂纹，这些缺陷在暗场下呈现亮斑，易于识别。

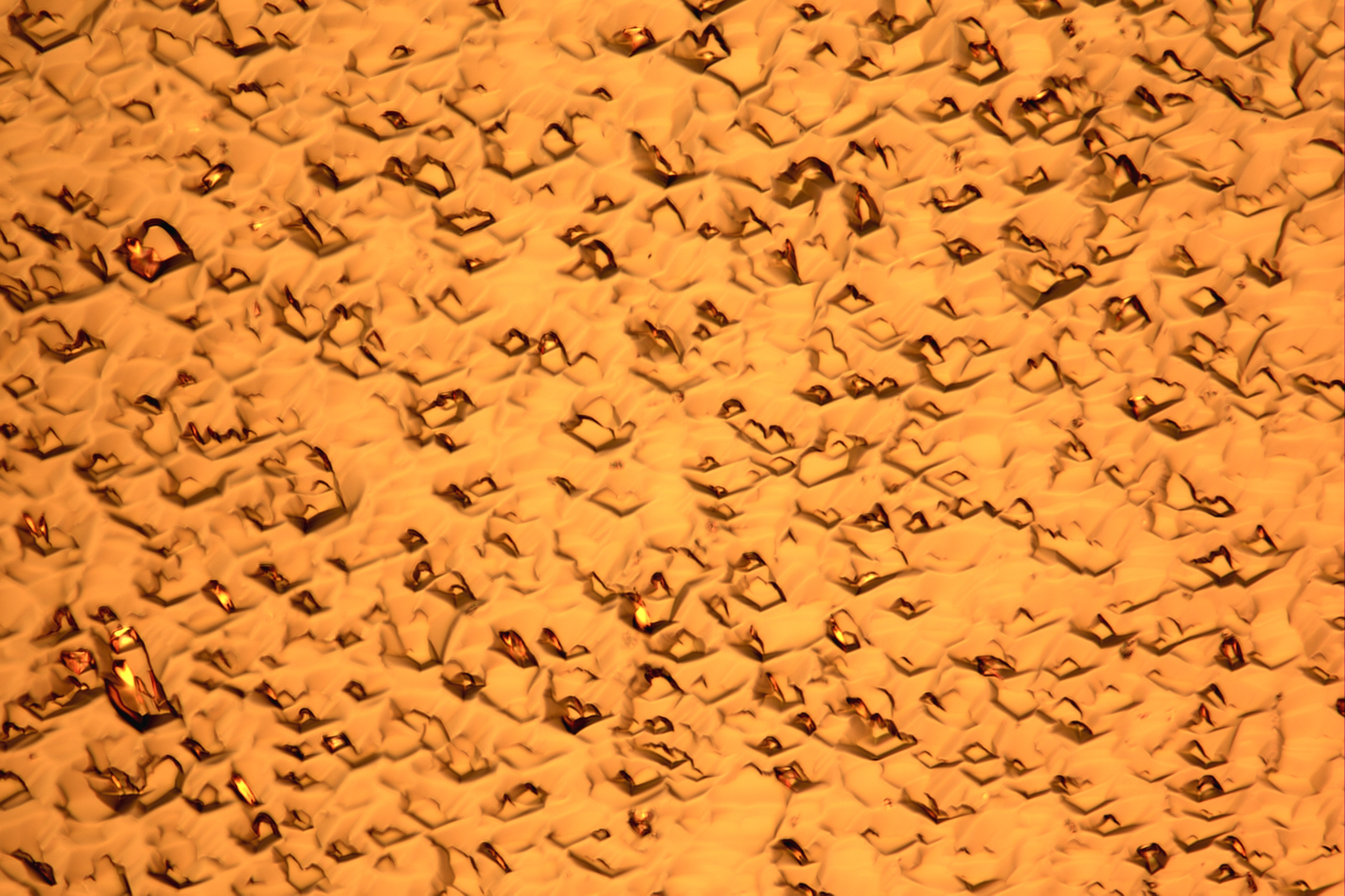

                                                           晶片暗场下观察

●微分干涉（DIC）：测量金属层表面的台阶高度和粗糙度，评估电极层的平整度，确保其满足后续工艺要求。

二）功率器件厚铝电极检测

●背景：功率器件如IGBT、MOSFET等，其电极通常较厚且电流承载能力要求高。

●检测需求：厚铝电极的完整性、是否存在裂纹、孔洞以及铝层的致密性。

●金相显微镜应用：

●高倍率观察：使用50×或100×物镜，清晰观察厚铝电极的晶粒结构和晶界，检查晶界处是否有裂纹或孔洞。

●偏振光观察：分析铝层的应力情况，应力集中可能导致器件在使用过程中失效，偏振光下应力区域呈现双折射现象，便于识别。

 ●图像拼接：对大面积电极区域进行图像拼接，快速获得整个电极层的完整图像，全面评估电极质量。

（三）LED芯片电极检测

●背景：LED芯片的电极负责电流注入，其质量影响LED的光效和寿命。

●检测需求：电极的清晰度、是否有短路风险、电极边缘是否整齐以及是否存在污染物。

●金相显微镜应用：

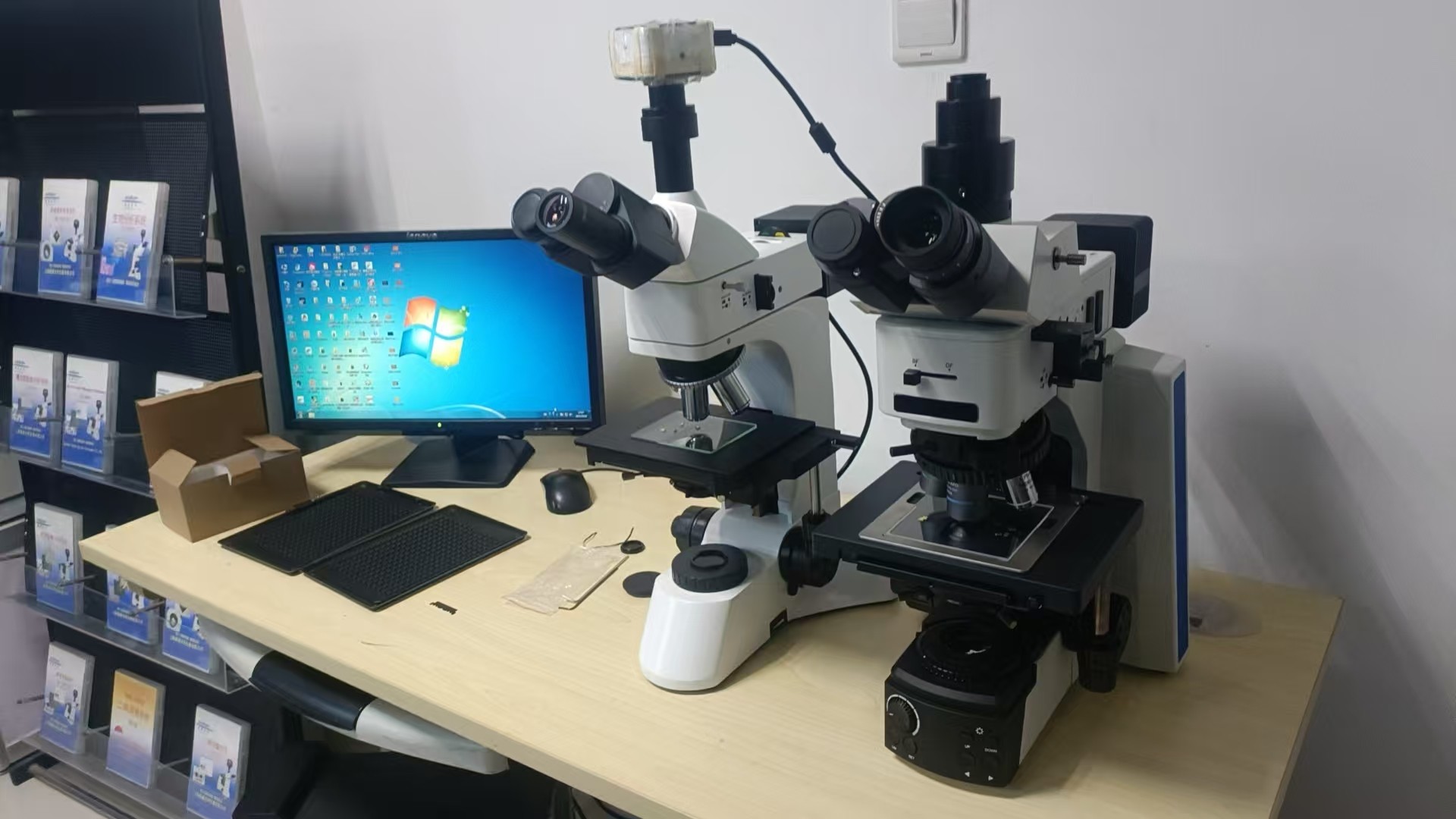

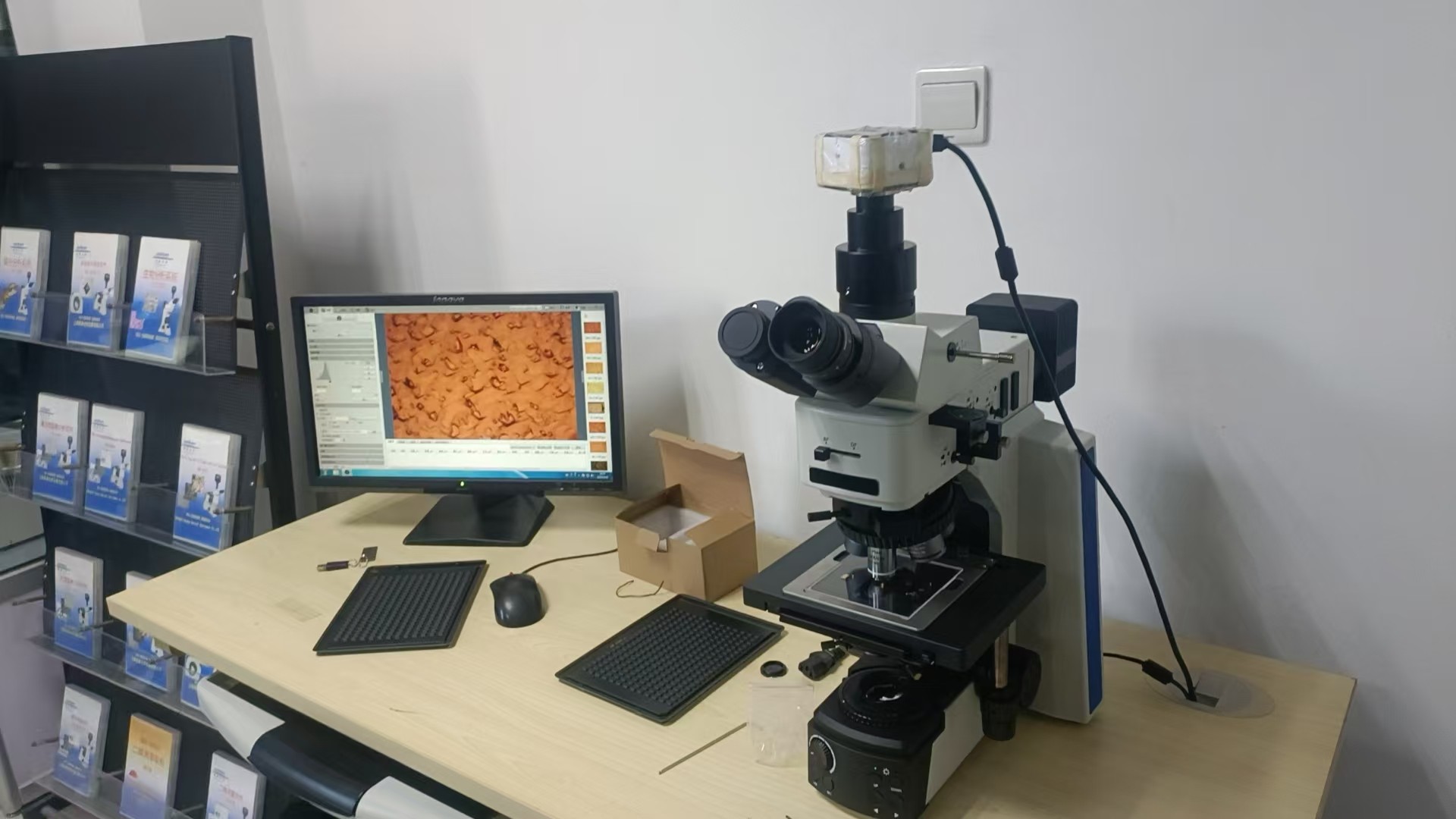

          蔡康MCK-40MC金相显微镜

●高分辨率成像：清晰观察LED芯片电极的精细图案，检查电极线条是否有毛刺、断裂或桥接现象，这些缺陷可能导致芯片短路或电流分布不均。

 ●测量功能：精确测量电极的宽度和间距，确保其符合设计规格，避免因尺寸偏差导致的性能问题。

（四）射频器件金电极检测

●背景：射频器件如射频放大器、滤波器等，其电极通常采用金材料以保证良好的导电性和抗氧化性。

●检测需求：金电极的连续性、表面粗糙度以及是否有金层脱落。

●金相显微镜应用：

●暗场和DIC结合：在暗场下快速发现金层脱落区域，这些区域在暗场下呈现明显的暗斑；DIC模式下观察金层表面的微观起伏，评估表面粗糙度，确保其满足射频信号传输的低损耗要求。

●高倍率细节观察：检查金电极的边缘是否整齐，是否有金层翘起或剥离现象，这些缺陷可能导致器件在高频信号作用下性能下降或失效。

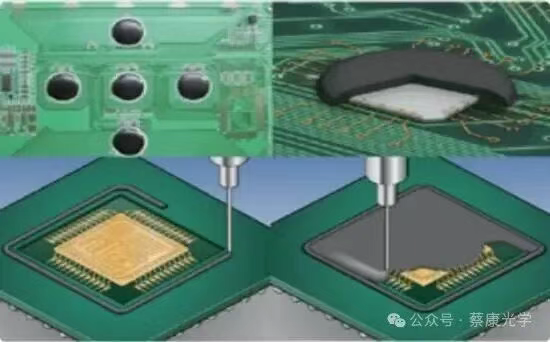

（五）晶圆级封装（WLP）凸点电极检测

●背景：晶圆级封装技术在晶圆上直接制作凸点作为电极，实现芯片与外部电路的连接。

●检测需求：凸点的形状、尺寸、表面缺陷以及是否有空洞。

●金相显微镜应用：

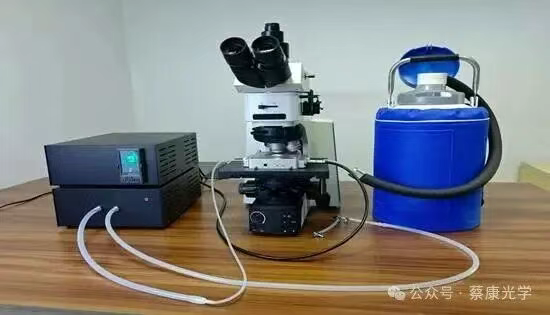

                    蔡康MCK-40MC金相显微镜搭配光学冷热台

●3D成像功能（部分金相显微镜具备）：获取凸点的三维形貌，精确测量凸点的高度和直径，确保其符合封装要求。

 ●高倍率观察：检查凸点表面是否有划痕、凹坑等缺陷，这些缺陷可能影响凸点与基板的结合强度。

●透射光观察（对于透明晶圆）：观察凸点内部是否有空洞，空洞在透射光下呈现亮点，便于及时发现和剔除不合格凸点，提高封装良率。

结语

金相显微镜在晶片电极表面缺陷检测中发挥着的作用，从常规的硅晶圆金属电极的射频器件金电极，再到晶圆级封装凸点电极，都能提供高效、准确的检测解决方案。随着半导体技术的不断发展，金相显微镜也在不断升级，如更高的分辨率、更多的成像模式以及与其他分析技术的联用，将持续为晶片电极质量检测提供强有力的支持，助力半导体产业提升良率和可靠性。
